Виды и характеристики трансформаторов для галогенных ламп

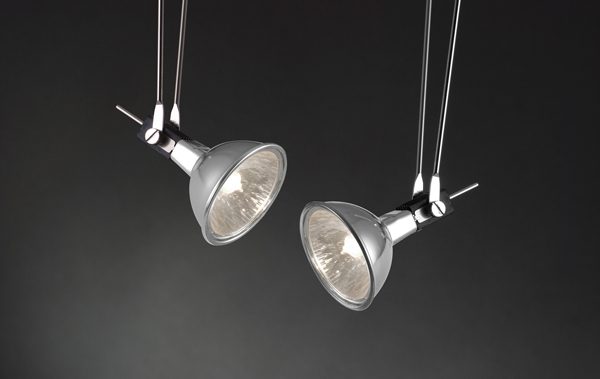

Галогеновые лампы Все активнее участвует в оформлении различных торговых центров и витрин. Они становятся все более популярными благодаря своим ярким цветам и насыщенности передачи изображения. Срок их службы намного больше, чем срок службы традиционных ламп . В то же время они могут работать в течение длительного времени без отключения. В галогенках Используются нити накаливания, но процесс свечения отличается от ламп накаливания, так как шар наполняется специальным составом. Эти лампы используются в широком спектре осветительных приборов. люстрах Эти лампы используются в различных светильниках, кухонной мебели и бывают на 220 и 12 вольт. Блокировка. питания для галогенок Требуется напряжение 12 вольт, так как прямое подключение к электрической сети приведет к короткому замыканию.

Технические характеристики

Вольтаж галогенок Не только 220 и 12 вольт. В продаже можно найти 24-вольтовые и даже 6-вольтовые лампочки. Мощность также может быть разной – 5, 10 и 20 Вт. Галоген. лампы Подключаются непосредственно к сети от 220 В. Те, которые работают от 12 В, нуждаются в специальном устройстве для преобразования тока из сети в 12 вольт – так называемом трансформаторы или специальный блок. питания .

Двенадцативольтовые галогенки работает очень хорошо. Ранее использовался в 1990-х годах трансформатор Большой размер при 50 Гц, обеспечивающий только одну операцию галогеновой лампы . В современном освещении используются импульсные высокочастотные преобразователи. Несмотря на очень маленький размер, 2 – . 3 лампы одновременно.

На современном рынке представлены как дорогие, так и недорогие блоки. питания . В процентном соотношении продается около 5% дорогих, в то время как дешевые гораздо более доступны. Однако, как правило, высокая стоимость не гарантирует надежности. К сожалению, в преобразователях холода не используются высококачественные компоненты, а только хитроумные схемотехнические “примочки”, которые способствуют правильной работе устройства питания по крайней мере, в течение гарантийного срока. Как только это закончится, устройство перегорит.

Классификация

Трансформаторы бывают электромагнитными и электронными (импульсными). Электромагниты доступны по цене, надежны и при необходимости могут быть изготовлены своими руками. Есть у них и недостатки – приличный вес, большие габаритные размеры, повышение температуры при длительной работе. А перепады напряжения могут сильно сократить срок их службы. галогеновых ламп .

Электронные трансформаторы Они намного легче, имеют стабильное выходное напряжение и не перегреваются. В них может использоваться защита от короткого замыкания и плавный пуск, что увеличивает срок их службы. лампы .

Трансформаторы для галогеновых ламп

Анализ проводится на примере блока питания Компания “Feron German Technology”. Это на выходе. трансформатор Больше или меньше нет – 5 ампер. При такой маленькой коробке эта ценность просто поразительна. Корпус выполнен герметично и не имеет вентиляционных отверстий. Возможно, именно поэтому некоторые экземпляры таких блоков питания Плавятся при высоких температурах.

Схема преобразователя первого варианта очень проста. Набор всех деталей настолько минимален, что из него практически невозможно ничего выбросить. В списке они выглядят следующим образом.

Диодный мост ;
RC-цепь с динистором для запуска генератора.
Генератор, собранный в полумостовую схему.
трансформатор уменьшая входное напряжение.
Резистор низкого сопротивления, действующий как предохранитель.

Если падение напряжения слишком велико, такой преобразователь “остановится” на 100% и примет все “удары” на себя. Все сделано из довольно дешевого набора компонентов. Вот и все. к трансформаторам Он рассчитан на длительный срок службы, поэтому к нему нет никаких претензий.

Второй вариант очень слабый и выглядит незаконченным. Резисторы R5 и R6 вставлены в цепь эмиттера для ограничения тока. В то же время блокировка транзистора при резком увеличении тока полностью не учтена (ее просто не существует!). . Подозрение вызывает электрическая цепь (показана красным цветом на схеме).

Произведено компанией “Feron German Technology”. галогеновые лампы Мощность до 60 Вт. Ток прерывания. питания Выходной ток составляет 5 ампер. Существует множество таких лампочек.

При снятии крышки обратите особое внимание на размеры радиатора; для мощности 5 ампер они очень малы.

Расчет мощности трансформатора для ламп и схема подключения

Сегодня продаются в разных вариантах. трансформаторы Поэтому существуют определенные правила выбора необходимой мощности. Не стоит принимать. трансформатор Слишком мощный. Почти всегда выходит из-под контроля. Недостаточная мощность может привести к перегреву и даже поломке устройства.

Рассчитать мощность трансформатора Сделай сам. Задача достаточно математическая и под силу каждому начинающему электрику. Например, вам нужно установить 8 точек галогенок Напряжение 12 В и мощность 20 Вт. Общая мощность в этом случае составит 160 Вт. Отнимите примерно 10% от запаса мощности, и вы получите 200 Вт мощности.

Схема 1 выглядит следующим образом: на проводе 220 установлен одноклавишный выключатель, к входу которого подключены оранжевый и синий провода. трансформатора (первичные клеммы).

На линии 12 вольт все лампы подключаются к трансформатору (к вторичной клемме). Соединяемые медные провода должны иметь одинаковое сечение. В противном случае яркость лампочек будет отличаться.

Альтернативное условие: проводное соединение. трансформатор Для галогенных ламп длина должна быть не менее 1,5 м, предпочтительно 3 м. Если они слишком короткие, они начнут нагреваться, и яркость лампы уменьшится.

Схема №2 – для подключения галогеновых Лампы. Здесь вы можете действовать по-другому. Например, разделите шесть ламп на две части. Для каждого из них установите шаг вниз. трансформатор . Правильность этого выбора будет определяться тем, что если один из блоков выйдет из строя питания Вторая часть светильника будет продолжать работать; мощность для одной группы составляет 105 Вт. С небольшой наценкой вы получаете то, что вам нужно купить! два трансформатора на 150 ватт.

Совет! Каждый доллар. трансформатор Подведите собственные провода и подключите их к распределительной коробке. Оставьте соединение открытым.

Переделка блока питания своими руками

Для работы галогенных ламп В настоящее время используются импульсные источники тока с высокочастотным преобразованием напряжения. Самодельные регулировки часто приводят к перегоранию дорогостоящих транзисторов. Напряжение питания первичной цепи может достигать 300 вольт, что предъявляет очень высокие требования к изоляции. Всех этих проблем можно полностью избежать, используя готовую электронику. трансформатор . Он применяется для питания 12-вольтовых галогенок Подсветка (магазины) питается от стандартного источника питания.

Существует особое мнение, что получение самодельного импульсного блока питания – Это просто. Можно добавить только выпрямительный мост, сглаживающий конденсатор и регулятор напряжения. На самом деле все гораздо сложнее. В случае с выпрямителем подключить светодиод, затем включается, можно изменить только одно зажигание. Если конвертер в сети выключается и включается снова, повторяется еще одна вспышка. Для отображения постоянного свечения выпрямитель должен быть подвергнут дополнительной нагрузке. Это лишает его полезной энергии, которая преобразуется в тепло.

Один из вариантов самостоятельного изготовления импульсных блоков питания

Описываемый блок питания Вполне возможно изготовить его из электронных трансформатора Мощность 105 Вт. На практике это трансформатор напоминает компактный импульсный преобразователь напряжения. Сборка требует дальнейшего согласования трансформатор T1, сетевой фильтр, выпрямительный мост VD1-VD4 и выходной дроссель L2.

Такие устройства стабильно работают в течение длительного времени с усилителями низкой частоты мощностью 2х20 Вт: при напряжении 220 В и токе 0,1 А выходное напряжение составляет 25 В. При увеличении тока до 2 ампер напряжение падает до 20 вольт. Это считается нормальной работой.

Ток в обход выключателя и предохранителей FU1 и FU2 проходит через фильтр, который защищает цепь от помех со стороны импульсного преобразователя. Середины конденсаторов C1 и C2 подключены к экранированному корпусу блока питания . Затем ток поступает на вход U1 и низкое напряжение подается с выходных клемм на согласование. трансформатор T1. переменное напряжение с другого конца (вторичной обмотки) выпрямляет диодный мост и сглаживает фильтр L2C4C5.

Самоорганизация.

Трансформатор Т1 изготавливается самостоятельно. Количество витков во вторичной обмотке влияет на выходное напряжение. Сам трансформатор Феррит марки М2000НМ кольцевой магнитопровод Изготовлен из К30х18х7. Первичная обмотка состоит из сложенных пополам проводов ПЭВ-2 диаметром 0,8 мм. Вторичная обмотка состоит из 22 витков провода ПЭВ-2, сложенного пополам. Соединение конца первой полуобмотки с началом второй обмотки дает среднюю точку вторичной обмотки. Дроссель также изготовлен самостоятельно. Они намотаны на одном и том же ферритовом кольце, и обе обмотки содержат по 20 витков.

Выпрямительный диод находится на радиаторе площадью не менее 50 кв. см. Обратите внимание, что диоды, аноды которых подключены к отрицательному выводу, изолированы от теплоотвода слюдяными прокладками.

Гладкие конденсаторы С4 и С5 состоят из трех параллельно соединенных К50-46 емкостью 2200 микрофарад каждый. Этот метод используется для уменьшения общей индуктивности электролитических конденсаторов.

На входе блока питания Необходимо установить сетевой фильтр, но работа возможна и без него. В качестве дросселя можно использовать фильтр питания DF 50 Гц.

Все детали блока питания Он монтируется на поверхность платы из изоляционного материала. Полученная структура помещается в экранированный корпус из тонкой латуни или луженой пластины. Не забудьте просверлить отверстия для вентиляции.

Правильно собранный блок. питания Никаких корректировок не требуется, и работа может быть начата немедленно. Однако, на всякий случай, вы можете проверить его работоспособность по следующим параметрам подключения На выходе резистора с сопротивлением 240 Ом и потребляемой мощностью 3 Вт.
